閉式冷卻塔,蒸發式冷凝器
專業生產閉式塔,蒸發式冷凝器一站式供應商

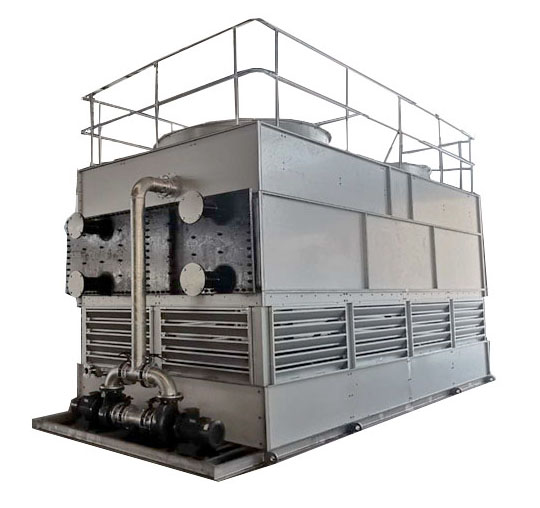

無填料噴霧式密閉式冷卻塔配件
.jpg)
無填料噴霧式密閉式冷卻塔配件
無填料噴霧式密閉式冷卻塔配件包括：閉式循環噴水系統及布水裝置、布水器、配水管、自動給水管、排污管(含排污閥)、集水池等。
無填料密閉式冷卻塔配件的選型與安裝，運行原理是:通過風機將空氣壓入塔體內部與水進行熱交換。由于水蒸發的吸熱作用,在通風機的作用下,冷氣被強制從排管(或外壁)中排出。
.jpg)
無填料噴霧式密閉式冷卻塔配件的安裝步驟如下:
1、首先檢查各部分螺栓是否緊固。
2、檢查電機接線是否正確可靠。3.檢查水泵及布水管路連接是否正確無誤
4、按要求做好基礎墊層
5、按圖示位置放好進出水管
6、將配好的pvc波片按順序放入槽內
7、裝好進水管
8、裝上溢水管
9、裝上出水管10、接上電控柜電源開關1
1、打開控制柜面板電源按鈕1
2、按下自動啟閉按鈕啟動循環水泵1
3、循環水泵達到正常轉速1
4、循環水泵工作1
5、20分鐘后關閉所有閥門1
6、待系統壓力平衡后再開啟閘閥1
7、調節水量至所需1
8、停機1
9、清洗水池20、2小時后再次開機2
1、2小時后再次關機
2、注意事項
1、本設備必須安裝在通風良好的地方。
2、為防止雜物落入水箱內請使用塑料防護罩加以保護
3、嚴禁在水泵吸水口附近及電控箱附近放置易燃易爆物品
4、定期清理水池內的漂浮物以免影響水質和造成堵塞
5、如發現故障及時通知本公司維修人員檢修
6、本機采用變頻調速電機控制噪音低且省電
7、本產品可全年365天不停機連續工作
|
概 況
|
適用系統
|
封閉循環系統
|
||
|
盤管內液體種類
|
軟化水/乙二醇或其它防凍液
|
|||
|
進盤管液體溫度
|
55
|
℃
|
||
|
出盤管液體溫度
|
35
|
℃
|
||
|
外界濕球溫度
|
24
|
℃
|
||
|
大氣壓強
|
99.4
|
Kpa
|
||
|
處理液體流量
|
318
|
m3/h
|
||
|
散熱能力
|
6500000
|
Kcal
|
||
|
盤管揚程
|
≥8
|
m
|
||
|
外形尺寸
|
3.87m
|
滿足現場布置要求
|
||
|
9.60m
|
||||
|
3.90m
|
||||
|
自重
|
15400
|
kg
|
||
|
最大部件重量
|
14500
|
kg
|
||
|
運行重
|
24400
|
kg
|
||
|
噪聲
|
63.0
|
dB(A)
|
||
|
動
力
部
件
|
風機型式
|
空間扭曲型軸流式抽風機
|
||
|
風機直徑/葉片數
|
Φ2100/4片
|
|||
|
風機材質
|
鋁合金
|
|||
|
風機轉速
|
480
|
rpm
|
||
|
總風量
|
340000
|
m3/h
|
||
|
電機功率
|
4×5.5
|
kw
|
||
|
電機極數
|
4
|
極
|
||
|
電機電流
|
4×14.4
|
A
|
||
|
電機電源
|
380V/3Φ/50Hz
|
|||
|
電機防護/絕緣等級
|
IP55
|
|||
|
電機防護等級
|
F
|
級
|
||
|
傳動方式
|
皮帶傳動
|
|||
|
接管管徑
|
冷卻水進水管徑
|
4×DN125
|
||
|
冷卻水出水管徑
|
4×DN125
|
|||
|
集水盆滿水管徑
|
2×DN40
|
|||
|
集水盆排污管徑
|
4×DN40
|
|||
|
集水盆自動補水管徑
|
2×DN25
|
|||
|
集水盆手動補水管徑
|
2×DN25
|
|||
|
噴淋冷卻水
|
噴淋冷卻水水質
|
自來水
|
||
|
噴淋冷卻水氣對流方式
|
橫流式
|
|||
|
|
|
|||
|
噴淋冷卻水布水模式
|
進口噴頭
|
|||
|
噴頭特性
|
大口徑、極低水壓實現實心圓錐布水
|
|||
|
噴頭材質
|
PP
|
|||
|
填料型號
|
斜折波
|
|||
|
噴淋冷卻水
|
填料特性
|
集導風、散熱、收水為一體，氣流阻力小，收水效率高
|
||
|
填料材質/成型方式
|
改性阻燃PVC平片經真空吸塑成型
|
|||
|
收水器（盤管部位）
|
全密閉式自帶收水器型
|
|||
|
噴淋水流量
|
180
|
m3/h
|
||
|
噴淋水蒸發量
|
5.1
|
m3/h
|
||
|
噴淋水泵型號
|
KQW100/150-1.5/4
|
|||
|
噴淋水泵電機功率
|
4×1.5
|
kw
|
||
|
噴淋水泵電機電源
|
380V/3Φ/50Hz
|
|||
|
水泵電機防護/絕緣等級
|
IP55/ F級
|
|||
|
塔體結構材質
|
盤管
|
脫氧磷銅管
|
||
|
結構支架
|
熱鍍鋅鋼
|
|||
|
側板
|
玻璃鋼 FRP
|
|||
|
風筒
|
玻璃鋼 FRP
|
|||
|
播水盆
|
玻璃鋼 FRP
|
|||
|
集水盆
|
玻璃鋼 FRP
|
|||
|
連接螺栓
|
鍍鋅鋼
|
|||
無填料噴霧式密閉式冷卻塔當風機停止運轉后或者停電時,風扇馬達會自動停止轉動。此時風機的進風量就是開動風扇所需的風量;當風機開始運轉時(電動機帶動風葉轉動),風扇馬達就會帶動風葉旋轉。由于離心力的作用,使空氣形成一股螺旋狀的氣流通過管道內的喉部噴出。同時這一股股小型的軸流風不斷地由上而下地流過裝有填料的冷卻通道內表面上以蒸發傳熱的濕球溫度較高的水層表面上的水滴并帶走熱量從而達到降溫的目的。因此該種類型的冷卻塔的降溫效果明顯、能耗少、噪聲低、使用壽命長等特點深受廣大用戶的青睞!
